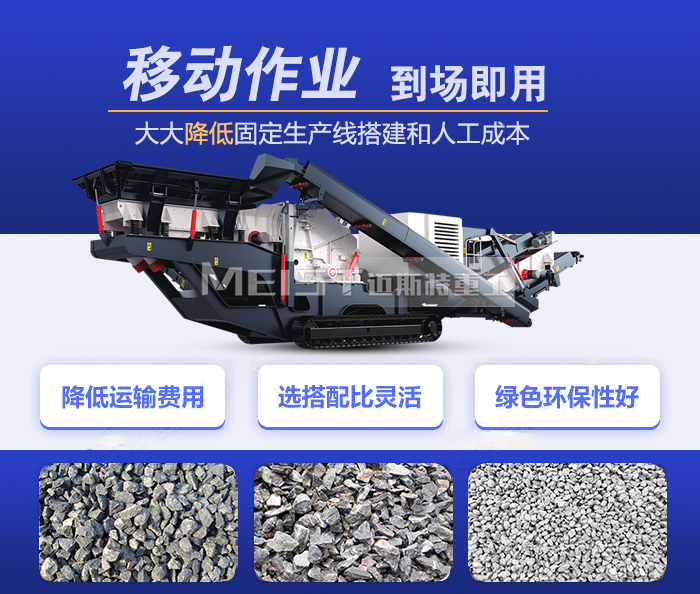

履帶反擊式移動破碎站

智能化、科技化

油電混合、硬件完善

液壓驅動、使用安全

進料粒度：根據機器配置

生產能力：根據機器配置

適用物料：礦物、花崗巖、玄武石、石灰石、石英石、白云石、大理石、鵝卵石、河卵石、輝綠巖和建筑廢料等。

成品規格 （單位：mm）

產品介紹
性能特點
工作原理
設備實拍
技術參數

產品介紹

履帶反擊式移動破碎站是我公司自主研發的全液壓驅動履帶式車用底盤行走的移動破碎篩分設備，加上新一代反擊破獨特設計和振動篩組合而成的履帶式反擊破振動篩破碎機設備，結構可靠、激振力強、篩分效率高、大處理量、高效、經濟，適應性強。大大拓展了粗碎、細碎作業概念領域，消除破碎場地、環境、繁雜基礎配置帶給客戶破碎作業的障礙真正為客戶提供簡捷、高效、低成本的項目運營硬件設施。被廣泛應用于水電、高速公路、人工砂石料、礦石破碎等作業。

履帶反擊式破碎設備是以反擊破作為主機的移動破碎裝備，用戶可根據加工原料的種類，規模和成品物料要求的不同，采用多種配置形式，具有安裝方便、機動性強、物料運輸高效、適應性強等特點。履帶反擊式破碎設備主要用于冶金、化工、水電等經常需要搬遷作業的物料加工，特別是高速公路、鐵路水電工程等流動性石料的作業。

性能特點

01 車載給料機、振動篩、皮帶機運行方便可靠，高效節能；

02 牽引轉向軸、便于公路運輸噪音小、維修方便、使用安全；

03 車載安裝支撐、設備現場安裝快捷便利產品作業綜合效率高配置優良；

04 性能穩定，維修方便；配置靈活；

05 配套安裝電動機和控制箱一體化節約成本、降低費用；

06 履帶式篩分破碎設備產品具有重量輕、體積小、特別適合狹窄場地工作；

07 運輸方便，履帶行走、不損傷路面，適應范圍廣；

08 低能耗，履帶給料式篩分方式既符合環保需要又能節約成本；

09 可以爬坡作業，滿足礦山，水電站，煤礦等工程破碎要求。

設備結構

工作原理

物料經給料機均勻輸送到破碎機內，反擊式破碎機作初步破碎后，通過圓振動篩構成閉路系統，實現物料的循環破碎，成品物料由輸送機輸出，進行連續破碎作業。反擊式移動破碎機可以根據實際生產需要去除圓振動篩，實現對物料直接進行初步破碎，與其他破碎設備配套使用操作方便、靈活。

技術參數

設備名稱	參數	MSTF-1011 （不帶返料）	MSTF-1011RS	MSTF-1313 （不帶返料）	MSTF-1313RS
振動給料機	長x寬	1080x3800	1080x3800	1050x4000	1050x4000
	最大喂料	500	500	550	550
	喂料高度	3800	3800	3850	3850
	斗容量（m³）	5	5	9	9
進口破碎機	型號	MSTF-1011F	MSTF-1011F	MSTF-1313F	MSTF-1313F
	最大進料	500	500	550	550
	排料尺寸	20-75	20-75	20-100	20-100
返料篩分	長x寬	/	3000x1500	/	4270x1520
過度皮帶	長x寬	/	2250x500	/	3600x500
返料皮帶	長x寬	/	9000x500	/	10500x500
主輸送機	堆料高度	3450	2920	3700	3300
主輸送機	長x寬	7900x1000	7900x1000	12000x1000	12000x1000
尾料輸送機	堆料高度	2170	2170	/	/
尾料輸送機	長x寬	3700x600	3700x600	3500x650	3500x650
整機	行走發動機功率	74.5	74.5	83	125
	整機重量 t	33	41	50	60
	處理能力 t/h	100-320	100-320	150-425	150-425
	破碎工作耗電功率 kw	203	216	275	288
